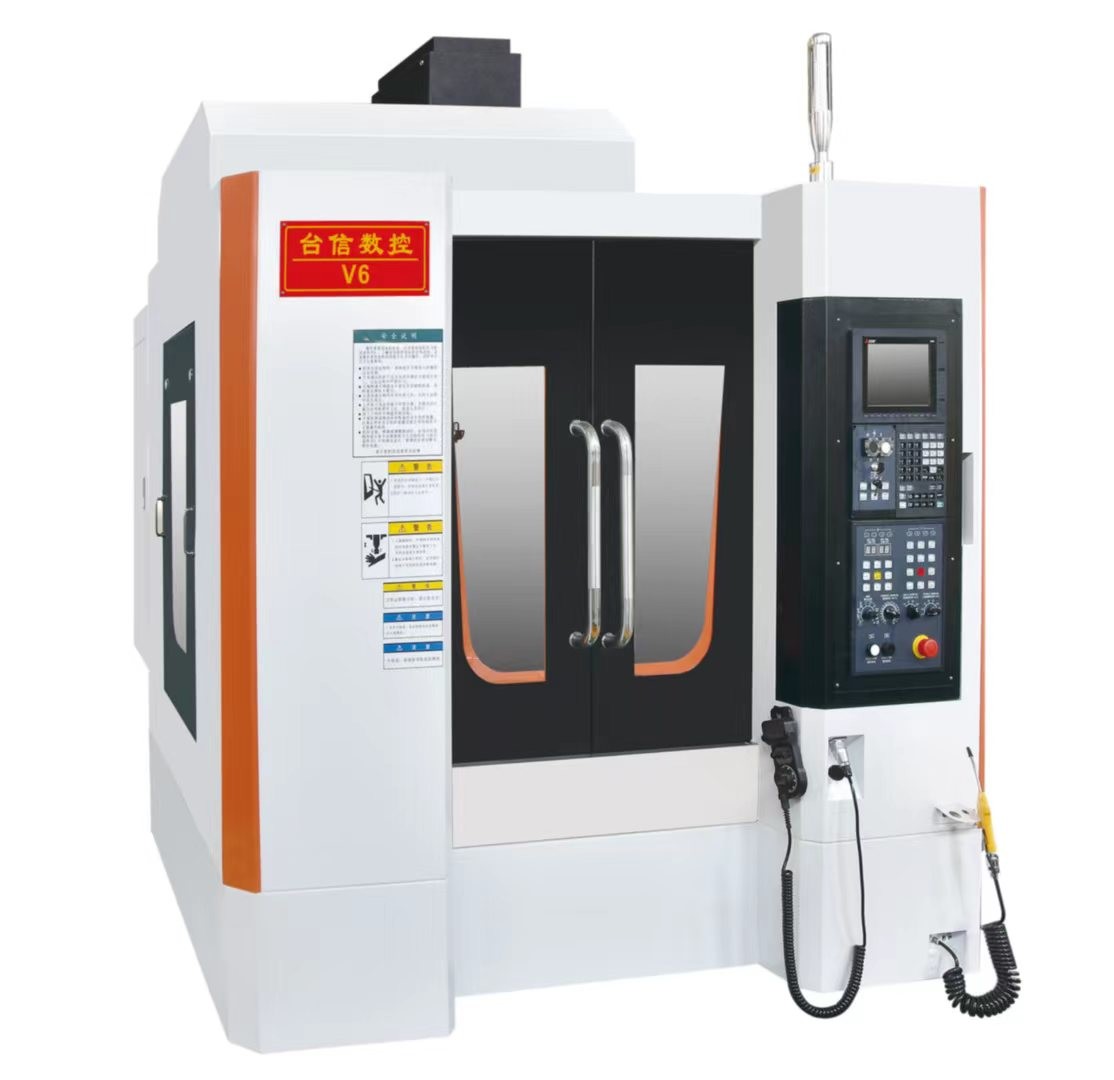

سری مرکز ماشین آلات خطی ریل (سطح خطی سه محور) TXC-V9

نام/ مدل: TXC-V6

اندازه صندلی کار: 700 x 420 میلی متر

حرکت سه محور (X/Y/Z): 600/450/400 میلی متر

فاصله از طرف پای پیچ به میز کار: 120-520 میلی متر

فاصله از مرکز پیچ تا ریل راهنمای ستون: 480 میلی متر

مشخصات ريل محور X: 30 mm

مشخصات ريل محور Y: 30 mm

مشخصات ریل محور Z: 35 میلی متر

T-slot (شمار - اندازه x فاصله) 5 - 18 x 100

بار روی میز کار: 350 کیلوگرم

BT2 - BT2 - BT2 - BT2 - BT2 - BT2 - BT2 - BT2 - BT2 - BT3 - BT3 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4

حداکثر سرعت اسپندل: 12000 rpm

قدرت پیچ: 7.5 KW

قدرت موتور سه محور X/Y/Z: 1.5/1.5/3 KW

مشخصات پیچ توپ X/Y/Z: 3216 mm

سرعت عبور سریع سه محور: 48/48/48 m/min

سرعت برش سه محور: 1-12000 mm/min

دقت موقعیت: ± 0.003/300 میلی متر

دقت موقعیت مجدد: ±0.003 mm

وزن ماشين: 4 تن

اندازه ماشین: 2400 × 2500 × 2600 میلی متر
